GSENSE4040BSI
16.8MP科学级背照式CMOS图像传感器
GSENSE4040BSI是一款1680万像素分辨率、3.3"光学尺寸的科学级、背照式CMOS图像传感器。芯片采用背照式加工工艺,峰值量子效率高达90%。GSENSE4040BSI支持双增益HDR,单幅动态范围可达85 dB,读出噪声仅为2.3 e⁻。其优异的光电性能,可满足微弱信号的探测需求。芯片采用18对LVDS通道进行数据输出,全分辨率下最高帧率可达24 fps。GSENSE4040BSI和GSENSE4040FSI管脚兼容,采用高可靠性的140 pins PGA 陶瓷封装,具有良好的散热能力。
  • 产品特性

    像素尺寸:9 μm

    最高帧率:24 fps

    满阱容量:39 ke⁻

    动态范围:85 dB

    读出噪声:2.3 e⁻

    片上温度传感器、SPI控制、PLL

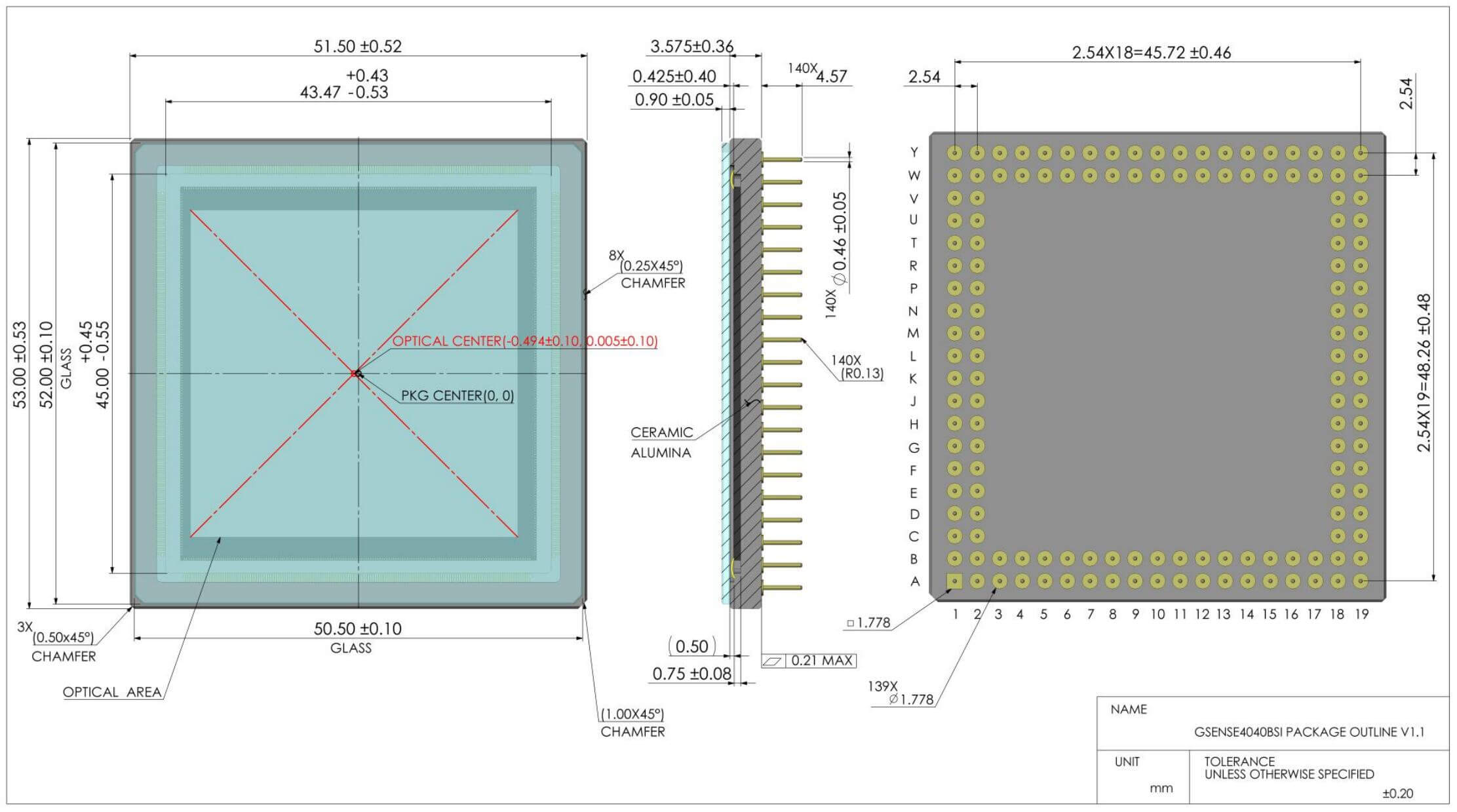

  • 产品尺寸
  • QE曲线
GSENSE4040BSI
GSENSE4040BSI
产品指标
  • 分辨率

    4096(H) x 4096(V)

    光学尺寸

    3.3"

  • 像素尺寸

    9 μm x 9 μm

    感光面积

    36.864 mm x 36.864 mm

  • 快门类型

    卷帘快门

    峰值量子效率

    90% @ 550 nm

  • 满阱容量

    39 ke⁻

    输入时钟频率

    50 MHz

  • 读出噪声

    2.3 e⁻

    暗电流

    0.04 e⁻/pixel/sec @ -40 °C

  • 动态范围

    85 dB

    最高帧率

    24 fps

  • 输出接口

    18对LVDS

    最大数据率

    10.8 Gbps

  • 色彩

    黑白

    功耗

    <1.4 W

  • 供电电压

    3.3 V (模拟)、1.8 V (数字)

    封装形式

    140 pins PGA (51.5 mm x 53.0 mm)

产品编码
  • GSENSE4040BSI-BBM-NPN-AR0
    黑白,无微透镜,140 pins PGA陶瓷封装,可拆卸D263®T eco玻璃盖板,无抗反射镀膜,0级品。
  • GSENSE4040BSI-BBM-NPN-AR2
    黑白,无微透镜,140 pins PGA陶瓷封装,可拆卸D263®T eco玻璃盖板,无抗反射镀膜,2级品。
  • GSENSE4040BSI-BBM-NPN-BB1
    黑白,无微透镜,140 pins PGA陶瓷封装,D263®T eco玻璃盖板,有抗反射镀膜,1级品。
  • GSENSE4040BSI-BBM-NPN-AR1
    黑白,无微透镜,140 pins PGA陶瓷封装,可拆卸D263®T eco玻璃盖板,无抗反射镀膜,1级品。
  • GSENSE4040BSI-BBM-NPN-BB0
    黑白,无微透镜,140 pins PGA陶瓷封装,D263®T eco玻璃盖板,有抗反射镀膜,0级品。
  • GSENSE4040BSI-BBM-NPN-BB2
    黑白,无微透镜,140 pins PGA陶瓷封装,D263®T eco玻璃盖板,有抗反射镀膜,2级品。
