GSENSE系列
GSENSE系列是长光辰芯推出的世界领先的科学级CMOS芯片,该系列产品具备低噪声、高动态高灵敏等特性,通过先进的背照式工艺,使其可获得高达97%的峰值量子效率。该系列产品面向高端科学成像应用而开发,主要应用领域包括生命科学、医疗成像、光谱学、天文、高能物理和软X射线等领域。

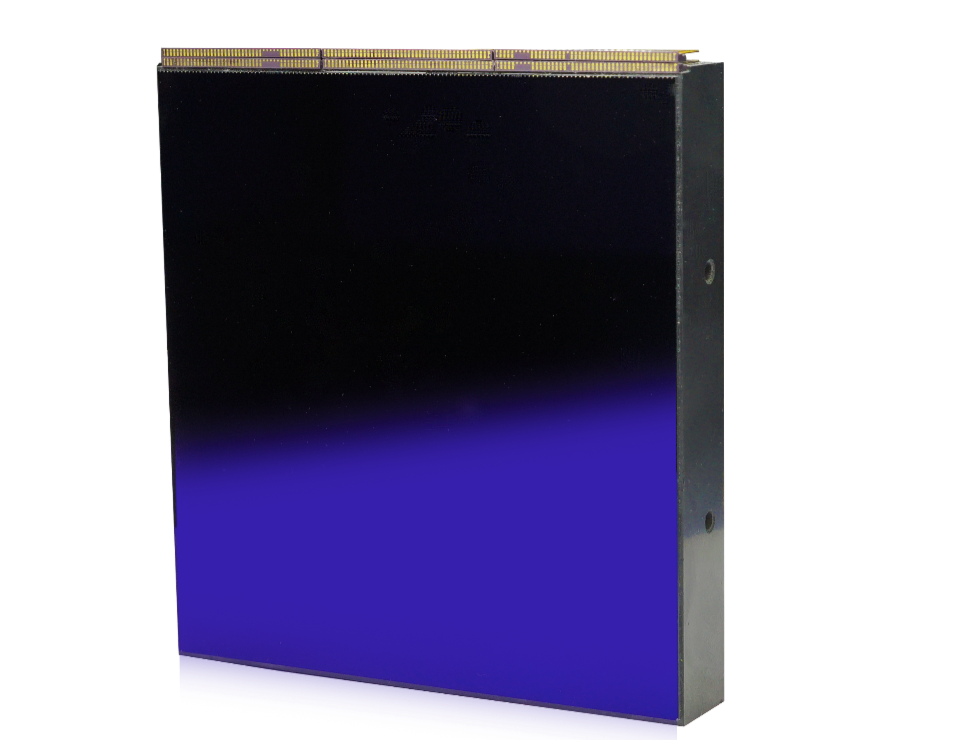

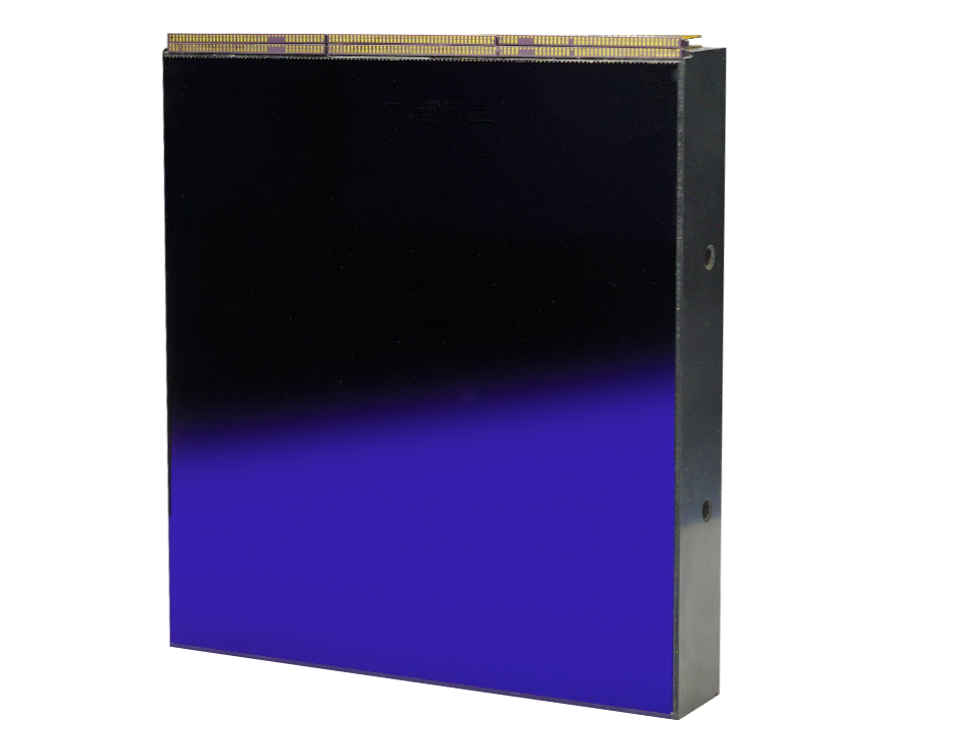

GSENSE1081BSI
81MP科学级背照式CMOS图像传感器
GSENSE1081BSI是针对天文成像而设计的一款8100万像素分辨率、超大靶面科学级、背照式CMOS图像传感器。芯片具备大于97%的峰值量子效率、84.5 dB的单幅动态范围。GSENSE1081BSI针对暗电流指标进行了优化,暗电流仅为0.00373 e⁻/pixel/s @ -70℃。同时采用了anti-glowing技术,在极端的温度条件下,超长曝光时间也可有效消除辉光现象。GSENSE1081BSI采用了表面平整度较高的碳化硅封装基底,使得芯片深度制冷至-50℃以下,也可保持极高的平整度。针对天文测光的特殊需求,GSENSE1081BSI在像素设计中采用针对性优化,降低了该芯片的像素内响应不均匀性。GSENSE1081BSI采用三面可拼接的碳化硅基底封装设计,通过柔性线缆进行片上数据传输,更适合大视场、多芯片拼接应用。
  • 产品特性

    89.00 mm × 91.20 mm 超大靶面

    峰值量子效率:97.11% @ 610 nm

    暗电流:0.00373 e⁻/pixel/s @ -70℃

    3面可拼接碳化硅柔性带封装

    片上15/16 bit ADC

    片上温度传感器

  • 产品尺寸
  • QE曲线
GSENSE1081BSI
GSENSE1081BSI
产品指标
  • 有效分辨率

    8900(H) x 9120(V)

    光学尺寸

    7.96"

  • 感光面积

    89.00 mm x 91.20 mm

    像素尺寸

    10 μm x 10 μm

  • 峰值量子效率

    97.11% @ 610 nm

    快门类型

    卷帘快门

  • 输入时钟频率

    15.625 MHz

    满阱容量

    90.68 ke⁻

  • 暗电流

    0.00373 e⁻/pixel/s @ -70℃

    读出噪声

    5.35 e⁻

  • 最高帧率

    0.34 fps @ 16 bit 0.94 fps @ 15 bit

    动态范围

    84.5 dB

  • 输出接口

    5对LVDS

    最大数据率

    500 Mbps @ 16 bit 1.6 Gbps @ 15 bit

  • 色彩

    黑白

    功耗

    1.4 W

  • 供电电压

    5 V (模拟)、1.8 V (数字)

    封装形式

    100 pins 碳化硅封装 (92.3 mm x 98.4 mm)

产品编码
  • GSENSE1081BSI-BBM-NFN-NN0
    背照式图像传感器,黑白,无微透镜,100 pins 陶瓷封装,无玻璃盖板,0级品。
  • GSENSE1081BSI-BBM-NFN-NN2
    背照式图像传感器,黑白,无微透镜,100 pins 陶瓷封装,无玻璃盖板,2级品。
  • GSENSE1081BSI-BBM-NFN-NN1
    背照式图像传感器,黑白,无微透镜,100 pins 陶瓷封装,无玻璃盖板,1级品。
