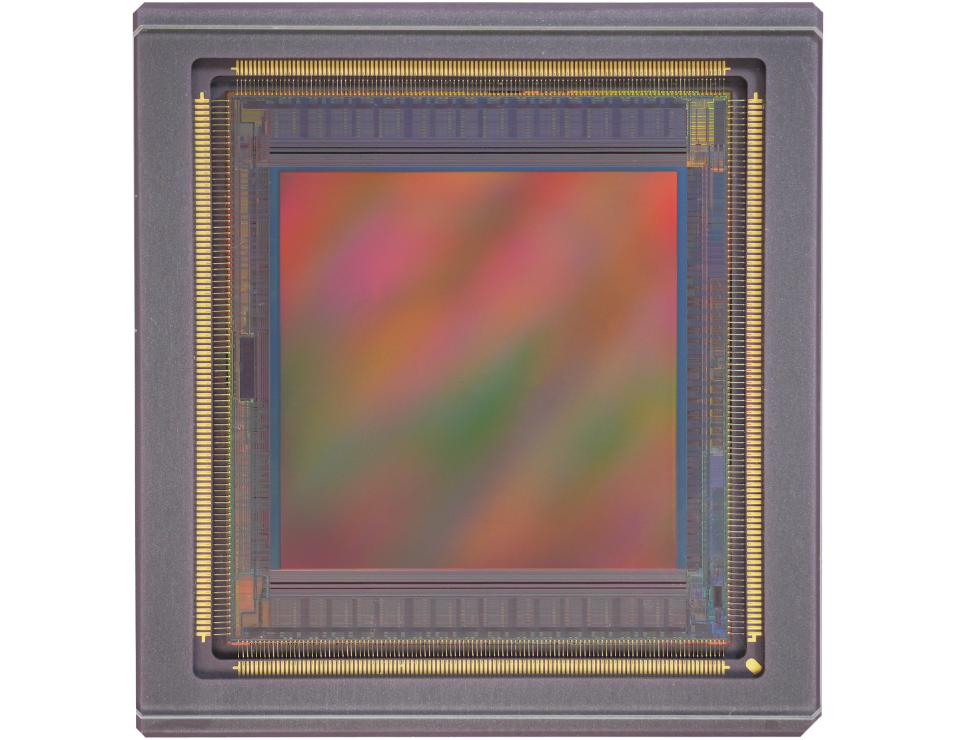

GMAX4416
16MP 全局快门CMOS图像传感器
GMAX4416采用4.4 μm的电荷域全局快门像素设计,有效分辨率为4096 (H) x 4096 (V) , 对角线尺寸为25.4 mm, 最大满阱为14.5 ke⁻,读出噪声仅为2.6 e⁻, 在双增益 HDR模式下动态范围最高可达74.9 dB。由于采用了近红外优化工艺,该芯片在550 nm和850 nm处的量子效率分别为70.5%和30%。 GMAX4416支持三种输出模式,STD模式,HDR模式,以及片上binning HDR模式。STD模式,芯片以全分辨率输出,其最高帧率可达到80 fps;HDR模式,在保证全分辨率输出的同时,可以获得最优的动态范围;Binning HDR模式,其满阱可以提升4倍,达到60.7 ke⁻,动态范围进一步提升至79.9 dB,在保持80 fps帧率不变的条件下,进行了功耗优化。基于以上特性,GMAX4416主要适用于航空测绘、运动捕捉、AOI检测等领域。
  • 产品特性

    4.4 μm 电荷域全局快门像素

    1600万像素分辨率

    1:1长宽比

    Binning HDR模式

    近红外增强

    最高帧频:80 fps

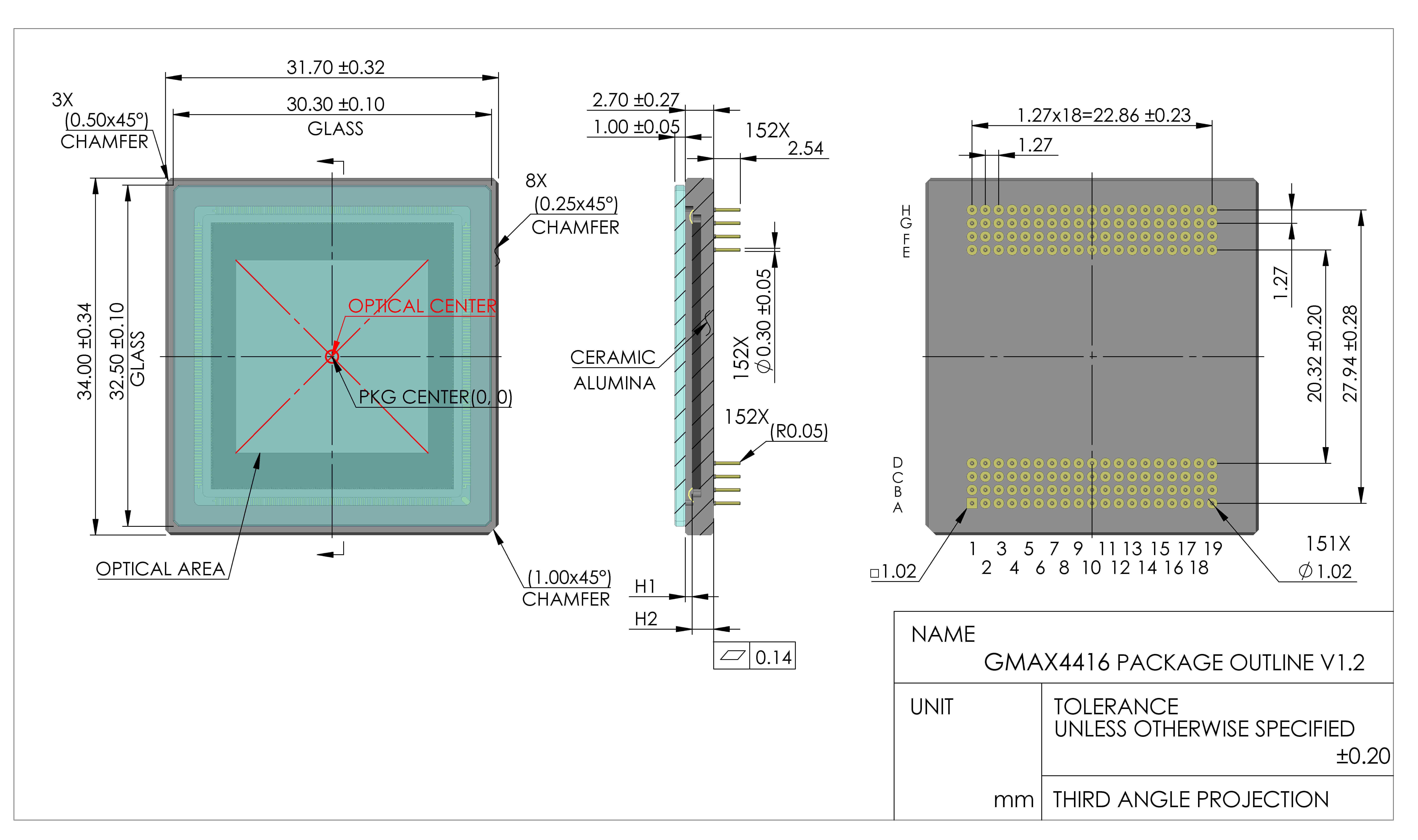

  • 产品尺寸

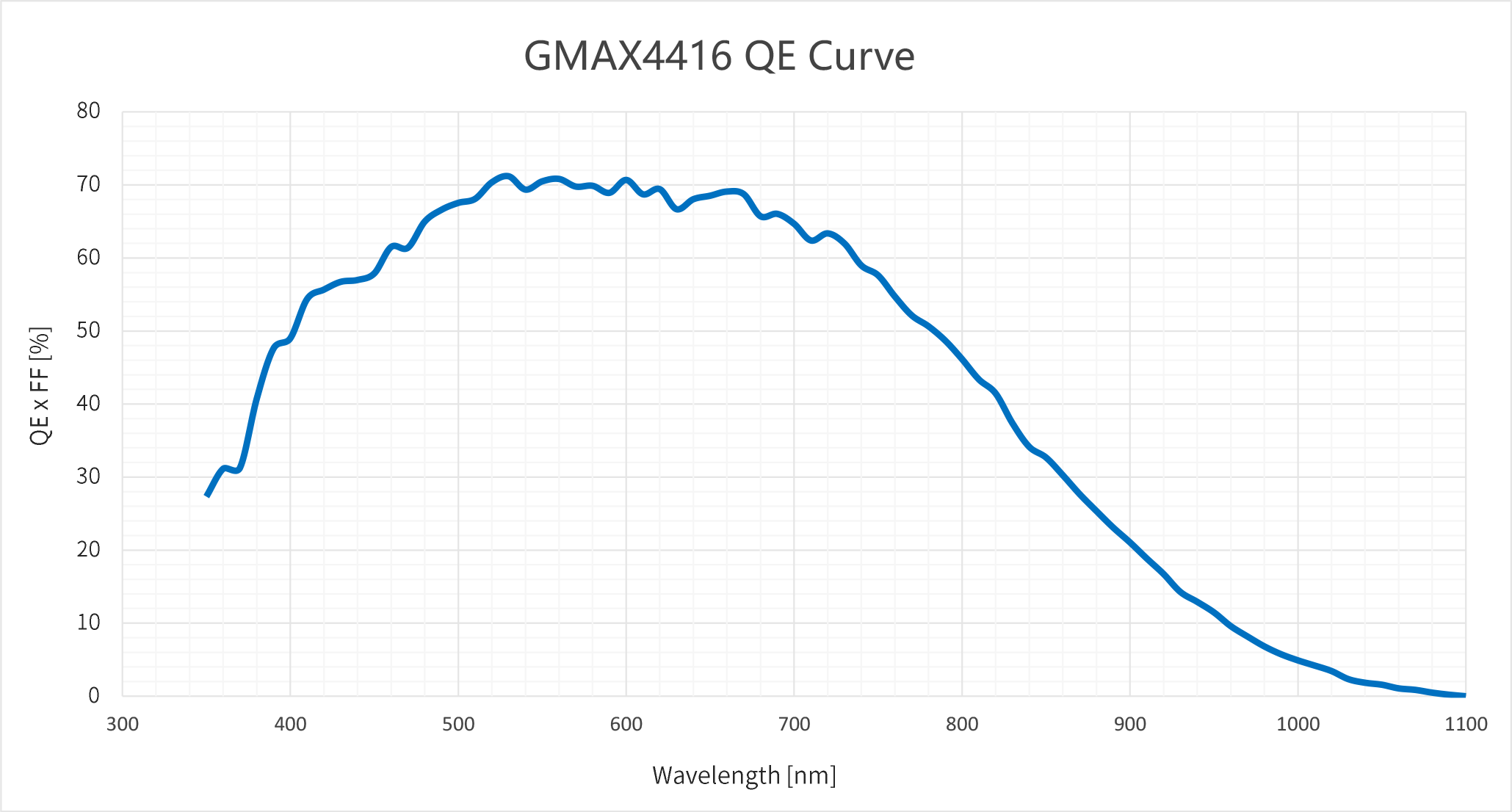

  • QE曲线
GMAX4416
GMAX4416
产品指标
  • 有效分辨率

    4096(H) x 4096(V)

    光学尺寸

    1.6"

  • 像素尺寸

    4.4 μm x 4.4 μm

    感光面积

    18 mm x 18 mm

  • 快门类型

    全局快门

    寄生光灵敏度

    <-91 dB

  • 峰值量子效率

    70.50% @ 550nm

    角度响应

    >15 ° (80% response)

  • 满阱容量

    14.5 ke⁻ @ STD&HDR, PGA gain x1.0 60 ke⁻ @ Binning_HDR, PGA gain x0.75

    读出噪声

    2.9 e⁻ @ STD, PGA gain x6.0 2.6 e⁻ @ HDR, PGA gain x8.25 6.1 e⁻ @ Binning_HDR, PGA gain x6.0

  • 最大信噪比

    41.6 dB

    最高动态范围

    68.1 dB @ STD 74.9 dB @ HDR 79.9 dB @ Binning_HDR

  • 暗电流

    6.2 e⁻/s/pixel @ 35℃ @ STD&HDR 24.7 e⁻/s/pixel @ 35℃ @ Binning_HDR

    ADC位数

    12 bit

  • 最快帧率

    80 fps @ STD mode 42 fps @ HDR mode 80 fps @ Binning_HDR mode

    输出接口

    16对 Sub-LVDS

  • 功耗

    <1.5 W

    最大数据率

    19.2 Gbps

  • 供电电压

    3.3 V (模拟) 1.8 V – 3.3 V(IO) 1.2 V(数字)

    通道合并

    32/16/14/12/10/8/6/4/2/1

  • 色彩

    黑白&彩色

    封装形式

    152 pins μPGA 31.70 mm x 34.00 mm

产品编码
  • GMAX4416-AVM-NUT-BUD
    黑白, 普速, 80 fps @ STD mode, 42 fps @ HDR mode, 80 fps Binning-HDR mode, Demo grade
  • GMAX4416-AVC-NUT-BUD
    彩色, 普速, 80 fps @ STD mode, 42 fps @ HDR mode, 80 fps Binning-HDR mode, Demo grade
