GMAX系列
GMAX系列是长光辰芯面向机器视觉、工业检测等领域推出的系列化全局快门图像传感器,该系列产品具有高分辨率、高帧率等优势,可充分利用高速工业相机接口赋能自动化检测、智能交通、屏幕检测等多种应用场景。GMAX系列产品像素平台涵盖从2.5 μm到4.6 μm,分辨率从2.4MP到152MP。在2.5 um的像素平台下开发的四款产品,采用了管脚兼容的设计,便于相机集成和开发。
GMAX3412
12MP全局快门CMOS图像传感器
GMAX3412是一款12MP面阵全局快门CMOS图像传感器,具备高灵敏度、低噪声、高快门效率、高帧率等优异性能,同时还集成了多斜率HDR、1μs超短曝光时间等功能,为工业检测、工业扫码、智能交通等应用带来更加精准高效的视觉识别能力。 GMAX3412的像素尺寸为3.4 μm,凭借先进的电荷域全局快门设计和生产工艺,满阱可达到9 ke⁻,在最高增益下,噪声可降至1.8 e⁻,其单幅动态范围可达67.9 dB。得益于Red Fox技术的加持,峰值QE可达75% @ 540 nm,在850nm处的QE为33%。结合优于 -88 dB的快门效率和15° @ 80% Response的角度响应,可高效、稳定的为高速工业检测等应用提供更多选择。 GMAX3412 和 GMAX3405均采用 176 pins陶瓷 LGA 封装,且管脚兼容,更易于提升用户开发效率。
  • 产品特性

    3.4 μm 电荷域全局快门像素

    MIPI、LVDS接口

    1200万像素分辨率

    优异的快门效率和角度响应

    近红外增强

  • 产品尺寸

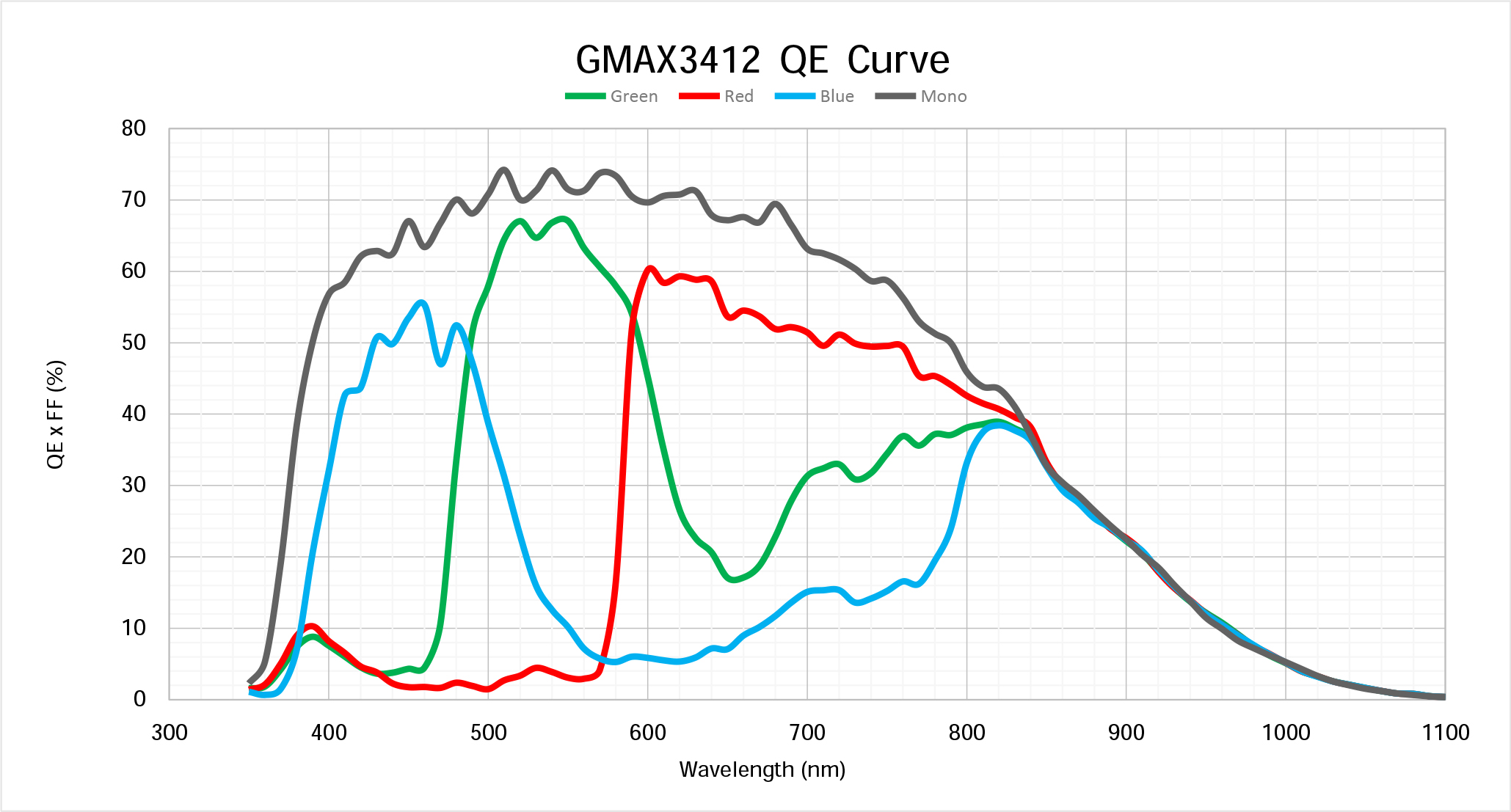

  • QE曲线
GMAX3412
GMAX3412
产品指标
  • 有效分辨率

    4096(H) x 3072(V)

    光学尺寸

    1.1"

  • 像素尺寸

    3.4 μm x 3.4 μm

    感光面积

    14.0 mm x 10.5 mm

  • 快门类型

    全局快门

    寄生光灵敏度

    <-88.0 dB

  • 峰值量子效率

    75% @ 540 nm

    角度响应

    >15° (80% response)

  • 满阱容量

    9.0 ke⁻ @ 12 bit, PGA gain x1.0 8.0 ke⁻ @ 10 bit, PGA gain x1.0

    读出噪声

    1.8 e⁻ @ 12 bit, PGA gain x12.19 3.3 e⁻ @ 10 bit, PGA gain x2

  • 最大信噪比

    39.5 dB @ 12 bit, PGA gainx1.0 39.0 dB @ 10 bit, PGA gainx1.0

    最高动态范围

    67.9 dB @ 12 bit, PGA gain x1.0 61.9 dB @ 10 bit, PGA gain x1.0

  • 暗电流

    6.5 e⁻/pixel/s @ 35℃

    ADC位数

    10/12 bit

  • 最快帧率

    128 fps @ 1.2G Sub-LVDS, 10 bit 60 fps @ 1.2G Sub-LVDS, 12 bit 30 fps @ 1.2G MIPI, 12 bit

    输出接口

    16对 Sub-LVDS 4对 MIPI

  • 功耗

    <1.5 W

    最大数据率

    19.2 Gbps @ Sub-LVDS 4.8 Gbps @ MIPI

  • 供电电压

    3.6 V (像素) 3.3 V (模拟) 1.8 V - 3.3V (IO) 1.2 V (数字)

    通道合并

    16/14/12/10/8/6/4/2/1 @ Sub-LVDS 4 @ MIPI

  • 色彩

    黑白、彩色

    封装形式

    176 pins LGA 22.93 mm x 19.39 mm

产品编码
  • GMAX3412-AVM-NLV-BUD
    黑白, 普速, 128 fps @ 10bit 16 x Sub-LVDS, 60 fps @ 12bit 16 x Sub-LVDS, 30 fps @ 12bit 4 x MIPI, Demo grade
  • GMAX3412-AVC-NLV-BUD
    彩色, 普速, 128 fps @ 10bit 16 x Sub-LVDS, 60 fps @ 12bit 16 x Sub-LVDS, 30 fps @ 12bit 4 x MIPI, Demo grade
资料下载
产品彩页
Datasheet
Rohs & Reach
