GSPRINT系列

GSPRINT系列是长光辰芯推出的面向高速成像领域的高速、全局快门产品。该系列以其高帧频、低噪声以及高动态范围等特性，为4K高速摄影、工业自动光学检测（AOI）、运动捕捉等多种应用提供了理想的解决方案。GSPRINT系列产品可根据需求快速开发不同分辨率、不同靶面的产品，为用户提供多样化、一站式选择方案。

立即咨询

全局快门

超高速

2MP-21MP

低噪声

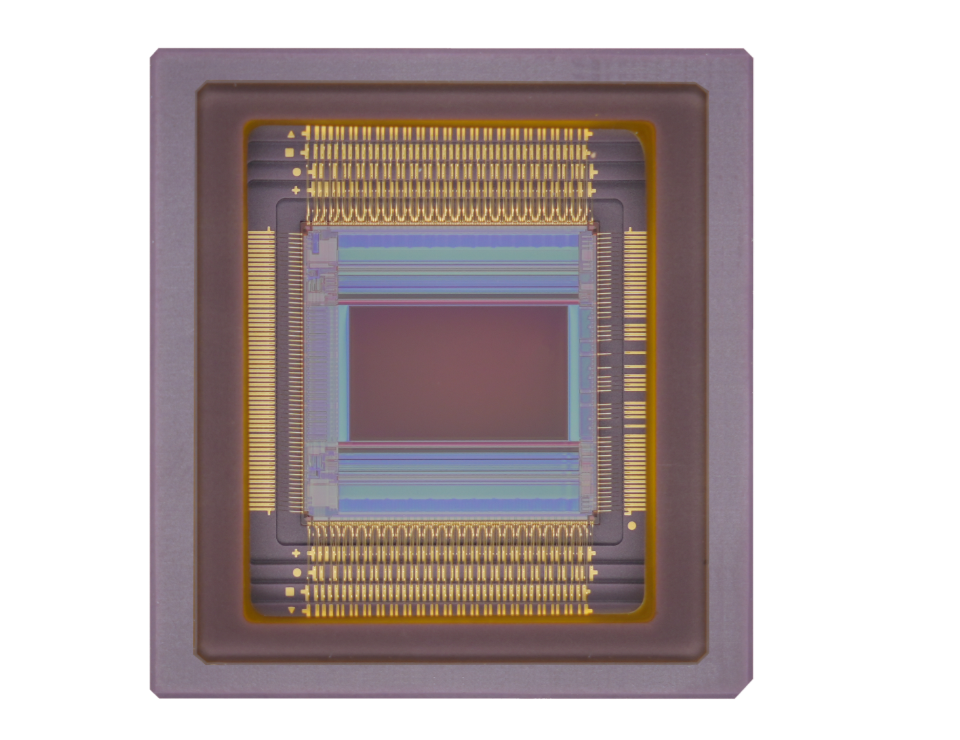

GSPRINT4502

2.5MP高速全局快门CMOS图像传感器

GSPRINT4502是一款250万像素分辨率、2/3"光学尺寸的高速全局快门CMOS 图像传感器。凭借独特的光管技术，使芯片具备优异的快门效率和角度响应。GSPRINT4502 具备超高速性能，全分辨率下最高帧频可达3462 fps,结合2x2 像素合并模式，可将最高帧频提升至11669 fps。

产品特性

4.5 μm全局快门像素

读出噪声 < 3.8 e⁻

最高帧频：3462 fps

支持纵向开窗，帧频按比例提高
产品尺寸

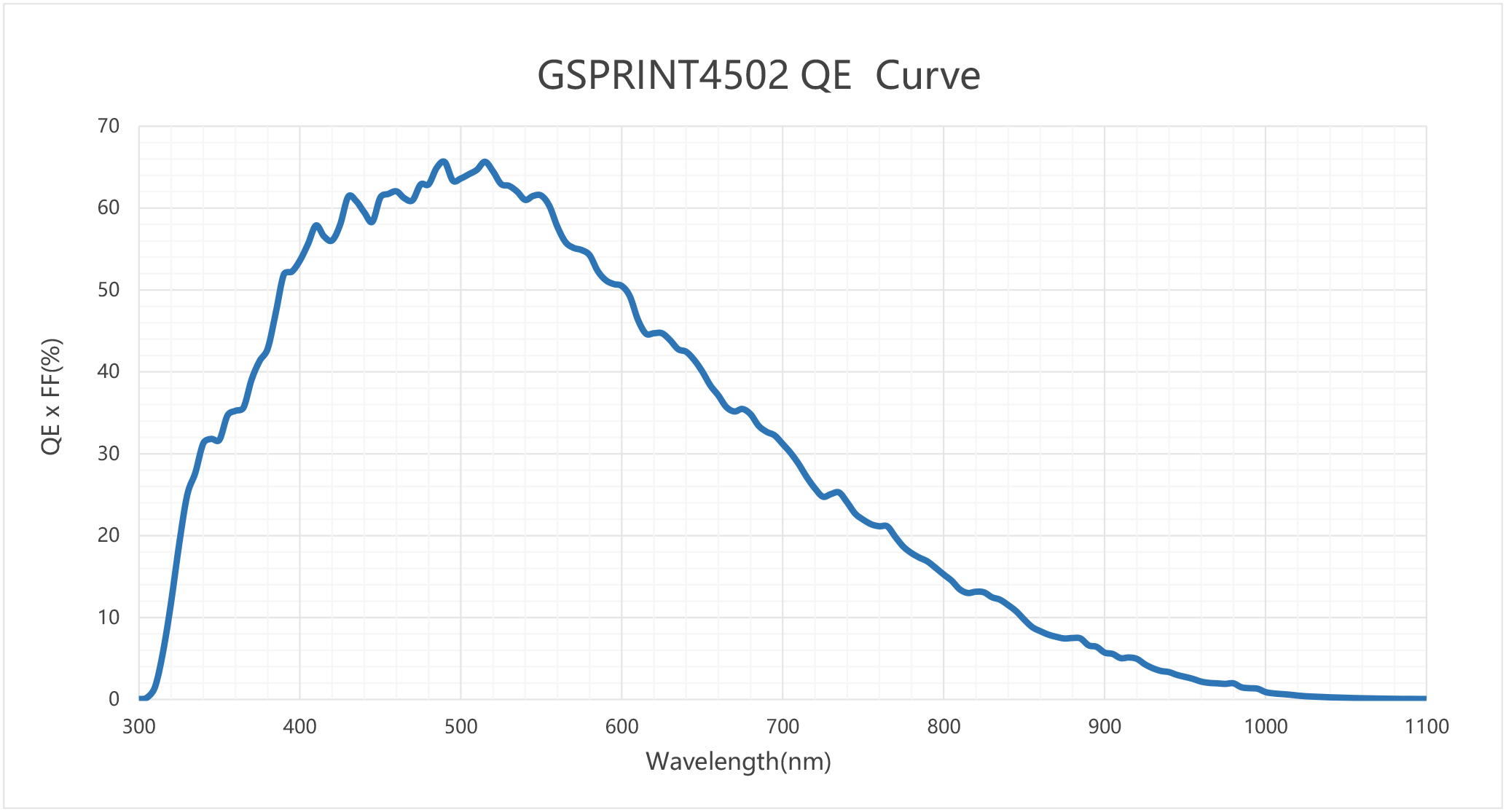

QE曲线

GSPRINT4502

产品指标

有效分辨率

2048(H) x 1216(V)

光学尺寸

2/3″
像素尺寸

4.5 μm x 4.5 μm

感光面积

9.21 mm x 5.47 mm
快门类型

全局快门

峰值量子效率

65.7% (515 nm)
满阱容量

>30 ke⁻

寄生光灵敏度（PLS）

-84.6 dB
读出噪声

3.8 e⁻

角度响应

20°(80% Response)
暗电流

21 e⁻/pixel/s (60℃)

最大信噪比

44.8 dB
动态范围

68.2 dB (12 bit)

最高帧频

3462 fps (8 bit) 1782 fps (10 bit) 852 fps (12 bit)
输出接口

64对Sub-LVDS

通道合并

支持 (以4通道为步进)
ADC

8/10/12 bit

最大数据率

76.8 Gbps
色彩

黑白&彩色

功耗

2.5 W
供电电压

3.3 V (模拟),1.8 V (IO) 1.2 V (数字)

封装形式

255 pins μPGA (28.0 mm x 29.4 mm)

产品编码

GSPRINT4502-AVM-NUT-AR2

黑白，无抗反射镀膜、可拆卸D263^®T eco 0.7 mm 玻璃盖板，255 pins µPGA封装。 3462 fps (8 bit,64通道) ，1782 fps (10 bit,44通道) ，852 fps (12 bit,24通道) ，2级品
GSPRINT4502-AVM-NUT-AU1

黑白，无抗反射镀膜、密封D263^®T eco 0.7 mm玻璃盖板，255 pins µPGA封装。 3462 fps (8 bit,64通道) ，1782 fps (10 bit,44通道) ，852 fps (12 bit,24通道) ，1级品
GSPRINT4502-AVM-NUT-AUE

黑白，无抗反射镀膜、密封D263^®T eco 0.7 mm玻璃盖板，255 pins µPGA封装。 3462 fps (8 bit,64 通道) ，1782 fps (10 bit,44通道) ,852 fps (12 bit,24通道) ，工程样片

GSPRINT4502-AVM-NUT-ARE

黑白，无抗反射镀膜、可拆卸D263^®T eco 0.7 mm 玻璃盖板，255 pins µPGA封装。 3462 fps (8 bit,64通道) ，1782 fps (10 bit,44 通道) ，852 fps (12 bit,24通道)，工程样片
GSPRINT4502-AVM-NUT-AU2

黑白，无抗反射镀膜、密封D263^®T eco 0.7 mm玻璃盖板，255 pins µPGA封装。 3462 fps (8 bit,64通道) ，1782 fps (10 bit,44通道) ，852 fps (12 bit,24通道) ，2级品
GSPRINT4502-AVC-NUT-AU1

彩色，无抗反射镀膜、密封D263^®T eco 0.7 mm玻璃盖板，255 pins µPGA封装。 3462 fps (8 bit,64通道) ，1782 fps (10 bit,44通道) ，852 fps (12 bit,24通道) ，1级品

GSPRINT4502-AVC-NUT-AU2

彩色，无抗反射镀膜、密封D263^®T eco 0.7 mm玻璃盖板，255 pins µPGA封装。 3462 fps (8 bit,64通道) ，1782 fps (10 bit,44通道) ，852 fps (12 bit,24通道) ，2级品

GSPRINT4502-AVC-NUT-AUE

彩色，无抗反射镀膜、密封D263^®T eco 0.7 mm玻璃盖板，255 pins µPGA封装。 3462 fps (8 bit,64通道) ，1782 fps (10 bit,44通道) ，852 fps (12 bit,24通道) ，工程样片
