GMAX4002

2.4MP高速全局快门CMOS图像传感器

GMAX4002是一款光学尺寸为1/1.7”，有效像素为2048 x 1200的CMOS图像传感器。GMAX4002使用先进的电荷域全局快门像素，结合独特的光管技术，使该芯片具备优异的快门效率、高灵敏度、低噪声和高动态范围。同时芯片中也集成了Red Fox技术，增强近红外谱段的量子效率，为近红外应用提供更高的灵敏度。
GMAX4002通过I²C协议进行寄存器配置，片上集成了Sub-LVDS和MIPI数据通道接口，最高帧频分别为344 fps和166 fps，支持片上2x2像素合并，从而获得更高灵敏度和更快帧频。GMAX4002采用74引脚的CLCC封装，使其具有高性价比、易于集成、高可靠性等特点。

产品特性

4 μm全局快门像素

MIPI、Sub-LVDS接口

1/1.7"光学尺寸、240万像素分辨率

优异的快门效率和角度响应

近红外增强

高帧率

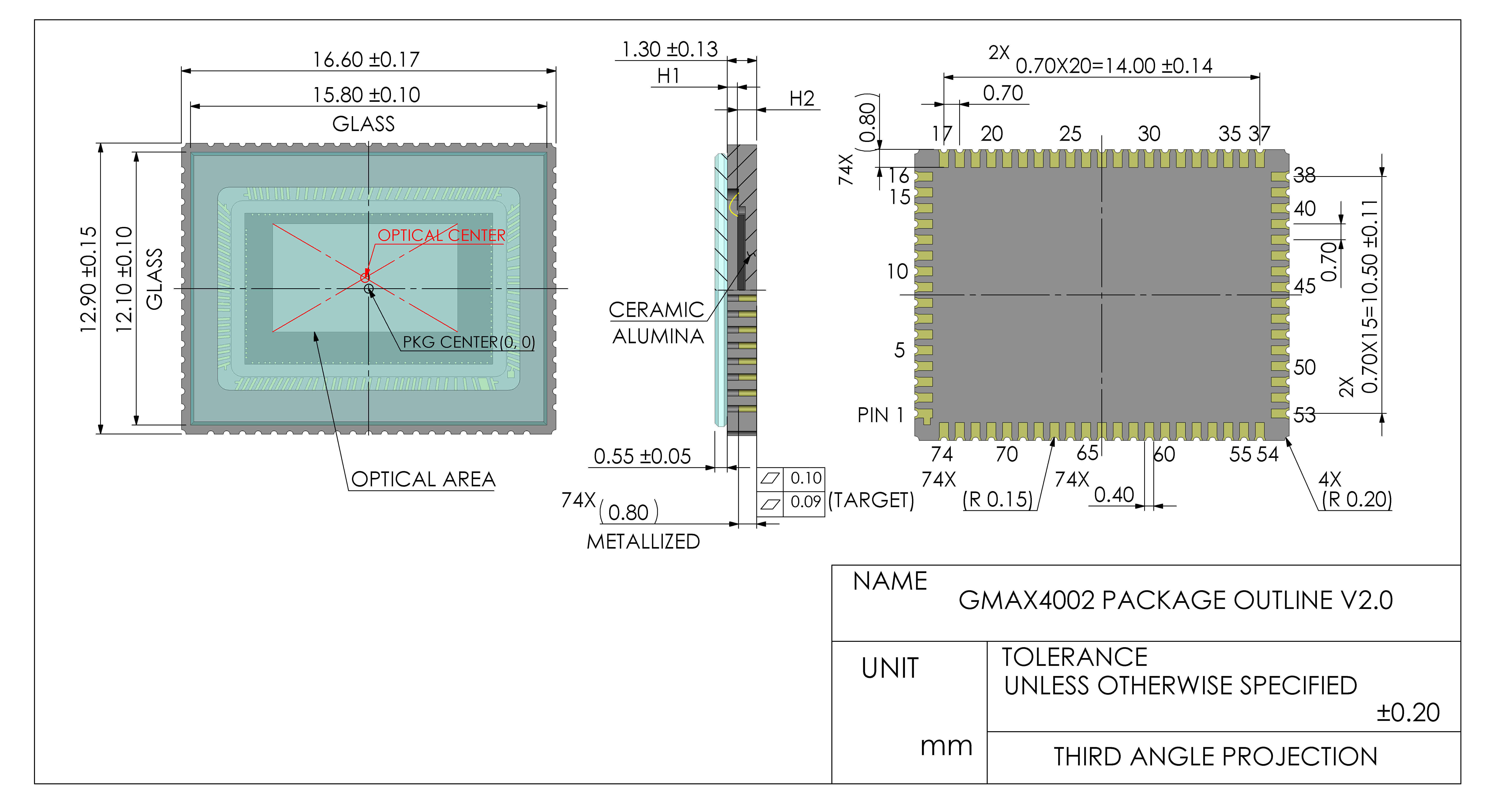

产品尺寸
QE曲线

GMAX4002

产品指标

有效分辨率

2048(H) x 1200(V)

光学尺寸

1/1.7"
像素尺寸

4 μm x 4 μm

感光面积

8.2 mm x 4.8 mm
快门类型

全局快门

寄生光灵敏度

<-92.0 dB
峰值量子效率

73.7% @ 550 nm

角度响应

>15° (80% response)
满阱容量

11.6 ke⁻ @ 12 bit, PGA gainx1.0 11.0 ke⁻ @ 10 bit, PGA gainx1.0

读出噪声

2.6 e⁻ @ 12 bit, PGA gainx3.8 2.9 e⁻ @ 10 bit, PGA gainx3.8
最大信噪比

40.6 dB @ PGA gain x1.0

最高动态范围

68.0 dB @ 12 bit, PGA x1.0 64.4 dB @ 10 bit, PGA gain x1.0
暗电流

8.3 e⁻/pixel/s @ 37℃

ADC位数

10/12 bit
最快帧率

344 fps @ 1.2G Sub-LVDS, 10 bit 229 fps @ 800M Sub-LVDS, 10 bit 195 fps @ 800M Sub-LVDS, 12 bit 166 fps @ 1.2G MIPI, 12 bit

输出接口

8对 Sub-LVDS 4线 MIPI
功耗

<0.5 W

最大数据率

9.60 Gbps @ Sub-LVDS 4.8 Gbps @ MIPI
供电电压

3.3 V (模拟) 1.8 V-3.3 V (IO) 1.2 V (数字)

通道合并

8/4/2/1 @ Sub-LVDS 4/2/1 @ MIPI
色彩

黑白&彩色

封装形式

74 pins CLCC 16.6 mm x 12.9 mm

产品编码

GMAX4002-AVM-HCV-AU1

黑白, 全分辨率, 高速, 344 fps @ 10bit 8 x 1.2G Sub-LVDS, 1级品
GMAX4002-AVM-NCV-AU1

黑白, 全分辨率, 普速, 229 fps @ 10bit 8 x 800M Sub-LVDS, 195 fps @ 12bit 8 x 800M Sub-LVDS, 166 fps @ 10bit 4 x 1.2G MIPI, 1级品
GMAX4002W-AVM-NCV-AU1

黑白, 1312 (H) x 1200 (V), 普速, 229 fps @ 10bit 8 x 800M Sub-LVDS, 195 fps @ 12bit 8 x 800M Sub-LVDS, 166 fps @ 10bit 4 x 1.2G MIPI, 1级品

GMAX4002-AVC-HCV-AU1

彩色, 全分辨率, 高速, 344 fps @ 10bit 8 x 1.2G Sub-LVDS, 1级品
GMAX4002-AVC-NCV-AU1

彩色, 全分辨率, 普速, 229 fps @ 10bit 8 x 800M Sub-LVDS, 195 fps @ 12bit 8 x 800M Sub-LVDS, 166 fps @ 10bit 4 x 1.2G MIPI, 1级品
GMAX4002W-AVC-NCV-AU1

彩色, 1312 (H) x 1200 (V), 普速, 229 fps @ 10bit 8 x 800M Sub-LVDS, 195 fps @ 12bit 8 x 800M Sub-LVDS, 166 fps @ 10bit 4 x 1.2G MIPI, 1级品

GMAX4002B-AVM-NCV-AU1

黑白, 1024 (H) x 600 (V), 普速, 884 fps @ 10bit 8 x 800M Sub-LVDS, 1级品
