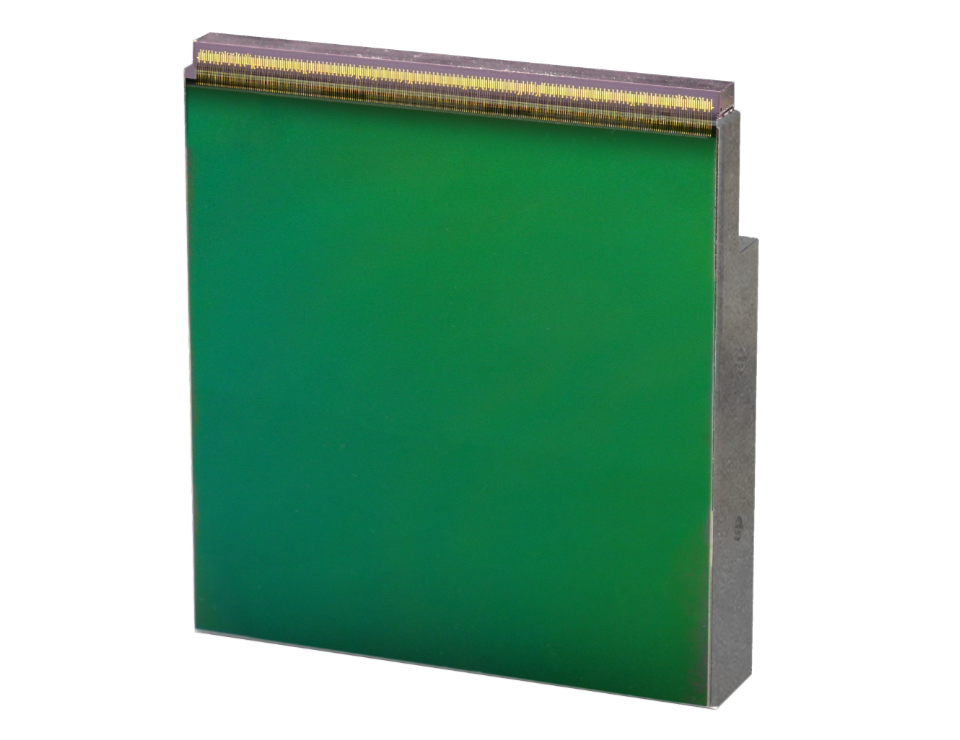

GSENSE1517BSI
16.8 MP 15 μm 科学级CMOS图像传感器
GSENSE1517BSI是针对天文成像而设计的一款1680万像素分辨率、超大靶面科学级、背照式CMOS图像传感器。采用15 μm大像素设计,具有高灵敏度和高动态范围的特性,峰值量子效率可以达到92%。芯片片上集成16 bit ADC,单幅动态范围可以达到81.5 dB,同时支持12 bit HDR模式,读出噪声可以达到1.2e‾,可以实现95.3 dB的动态范围。GSENSE1517BSI采用了anti-glowing技术,在极端的温度条件下,超长曝光时间也可有效消除辉光现象。芯片采用LVDS高速读出方式,最高帧频可以达到4 fps。 GSENSE1517BSI采用了表面平整度较高的碳化硅封装基底,使得芯片深度制冷至-70℃,也可保持极高的平整度。GSENSE1517BSI采用三面可拼接的碳化硅基底封装设计,更适合大视场、多芯片拼接应用。
  • 产品特性

    峰值量子效率:92% (450 nm)

    读出噪声:1.2 e⁻

    原生16 bit ADC

    暗电流:< 0.008 e⁻/pixel/s (-70℃)

    抗辉光效应

    3面可拼接碳化硅封装

    最高帧频:4 fps

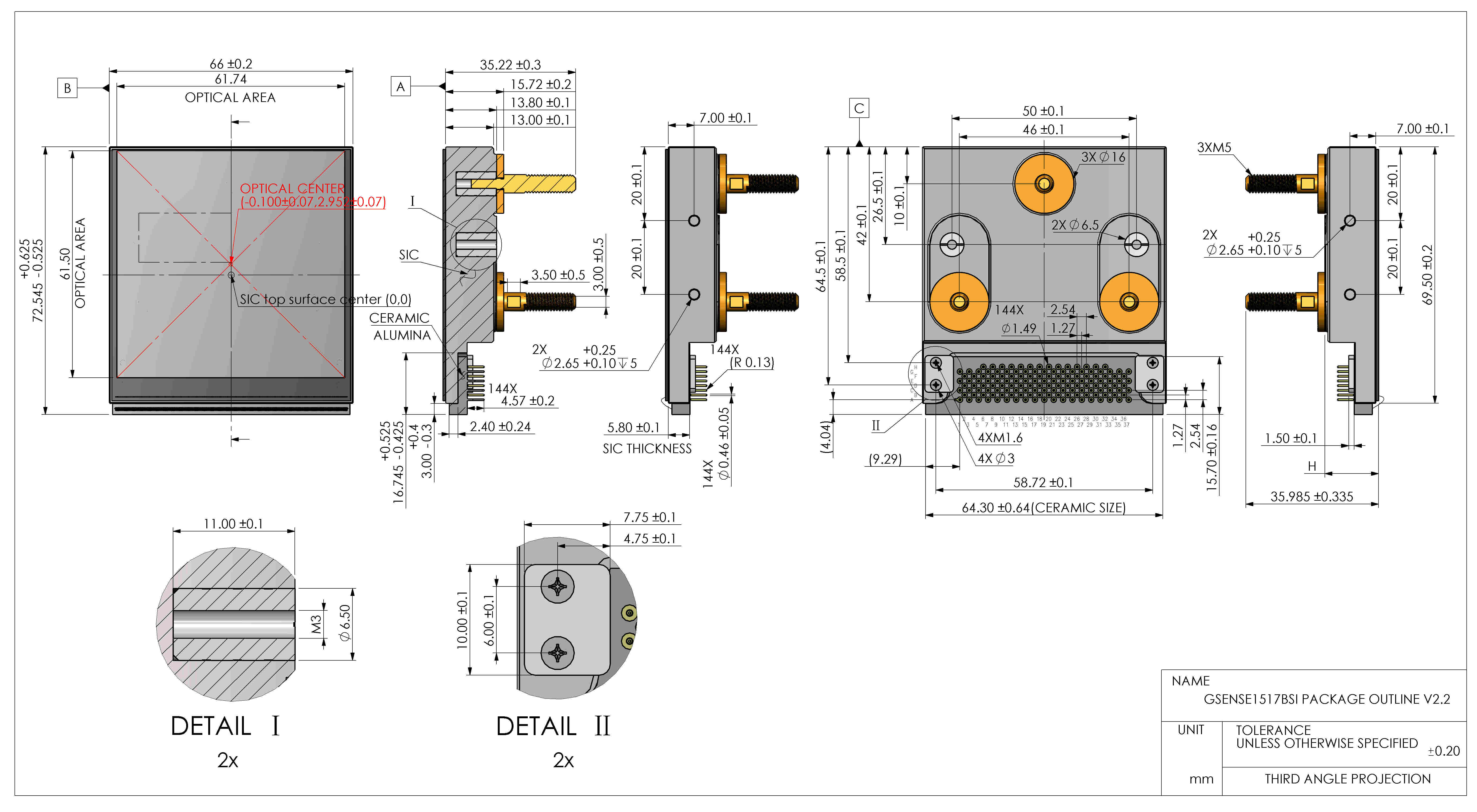

  • 产品尺寸

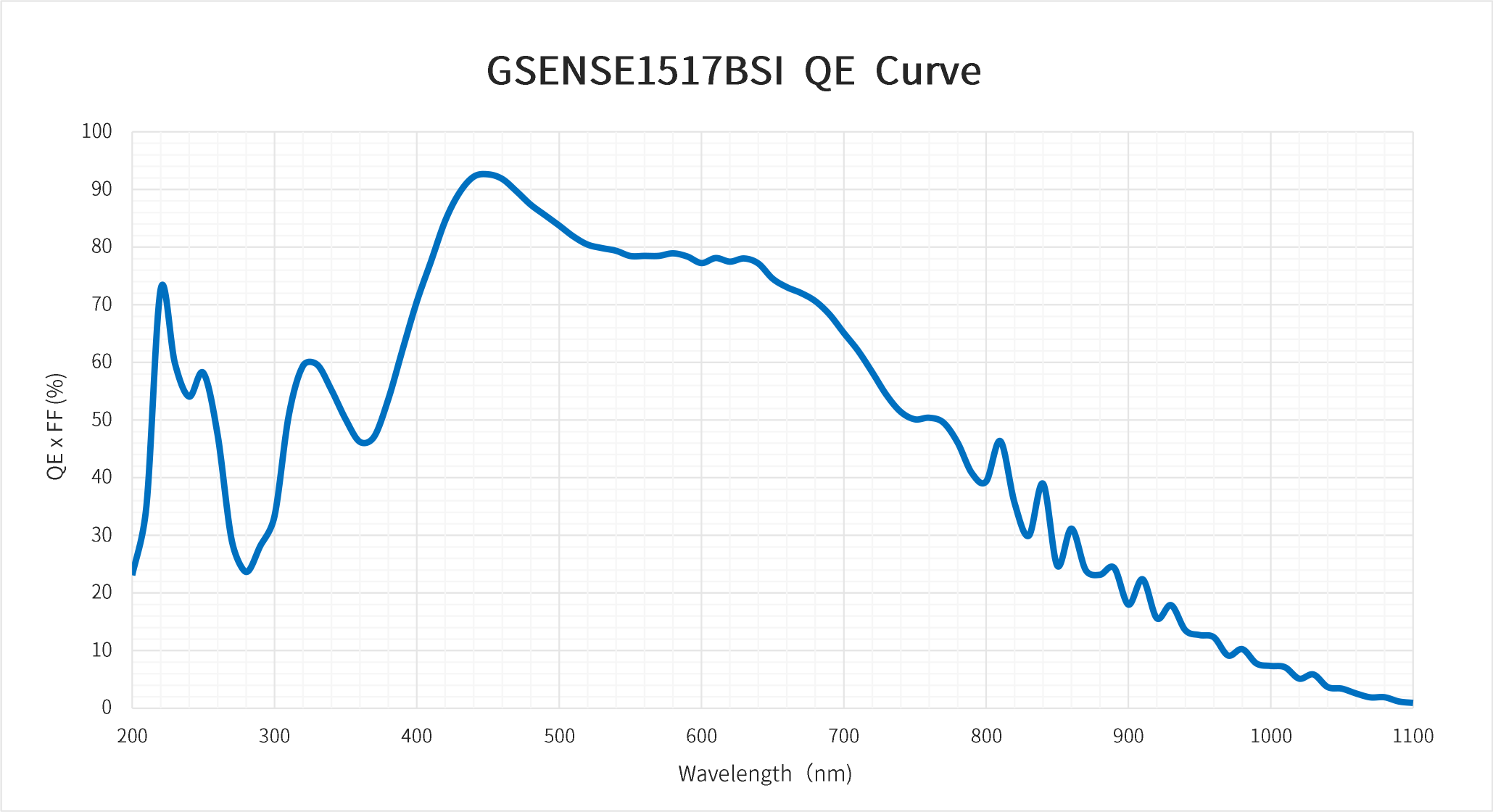

  • QE曲线
GSENSE1517BSI
GSENSE1517BSI
产品指标
  • 有效分辨率

    4116 (H) x 4100 (V)

    感光面积

    61.74 mm x 61.50 mm

  • 像素尺寸

    15 μm x 15 μm

    暗电流

    < 0.008 e‾/pixel/s (-70 ℃)

  • 快门类型

    卷帘快门

    峰值量子效率

    92% (450 nm)

  • 满阱容量

    70 ke‾ (12 bit HDR ,14 bit & 16 bit LG) 14.4 ke‾ (14 bit, HG)

    读出噪声

    1.2 e‾ (12 bit, HDR) 10.9 e‾ (14 bit, LG) 1.5 e‾ (14 bit, HG) 5.8 e‾ (16 bit LG)

  • ADC

    16 bit

    动态范围

    95.3 dB (12 bit, HDR) 76.1 dB (14 bit, LG) 79.6 dB (14 bit, HG) 81.5 dB (16 bit, LG)

  • 最高帧频

    4 fps (12 bit, HDR &14 bit) 1.1 fps (16 bit)

    输出接口

    10对LVDS

  • 最大数据率

    4.2 Gbps

    功耗

    < 1 W

  • 色彩

    黑白

    操作温度

    -70 ℃ ~ 50 ℃

  • 供电电压

    3.3 V(模拟) 1.55 V(数字) 1.8 V(IO)

    封装形式

    碳化硅基底144 pins Al₂O₃ IPGA陶瓷封装 (66.2 mm x 72.545 mm)

产品编码
  • GSENSE1517BSI-ABM-NFN-NN0
    背照式图像传感器,黑白,无微透镜 碳化硅基底144 pins AI₂O₃ IPGA陶瓷封装,无玻璃盖板,0级品
  • GSENSE1517BSI-ABM-NFN-NN1
    背照式图像传感器,黑白,无微透镜 碳化硅基底144 pins AI₂O₃ IPGA陶瓷封装,无玻璃盖板,1级品
