GSENSE系列
GSENSE系列是长光辰芯推出的世界领先的科学级CMOS芯片,该系列产品具备低噪声、高动态高灵敏等特性,通过先进的背照式工艺,使其可获得高达97%的峰值量子效率。该系列产品面向高端科学成像应用而开发,主要应用领域包括生命科学、医疗成像、光谱学、天文、高能物理和软X射线等领域。
GSENSE2011
2MP科学级CMOS图像传感器
GSENSE2011是一款200万像素分辨率、1"光学尺寸科学级CMOS图像传感器,可搭配全局快门或卷帘快门使用。通过优化微透镜阵列,GSENSE2011在595 nm处具有72%的量子效率。GSENSE2011支持双增益HDR模式,在卷帘快门模式下,读出噪声仅为2.1 e⁻,动态范围高达87 dB。在全局快门模式下,最高帧率可达668 fps。
  • 产品特性

    像素尺寸:6.5 μm

    最高帧率:653 fps @ GS DDS

    片上PLL

    峰值量子效率:72% @ 595 nm

    读出噪声:2.1e⁻

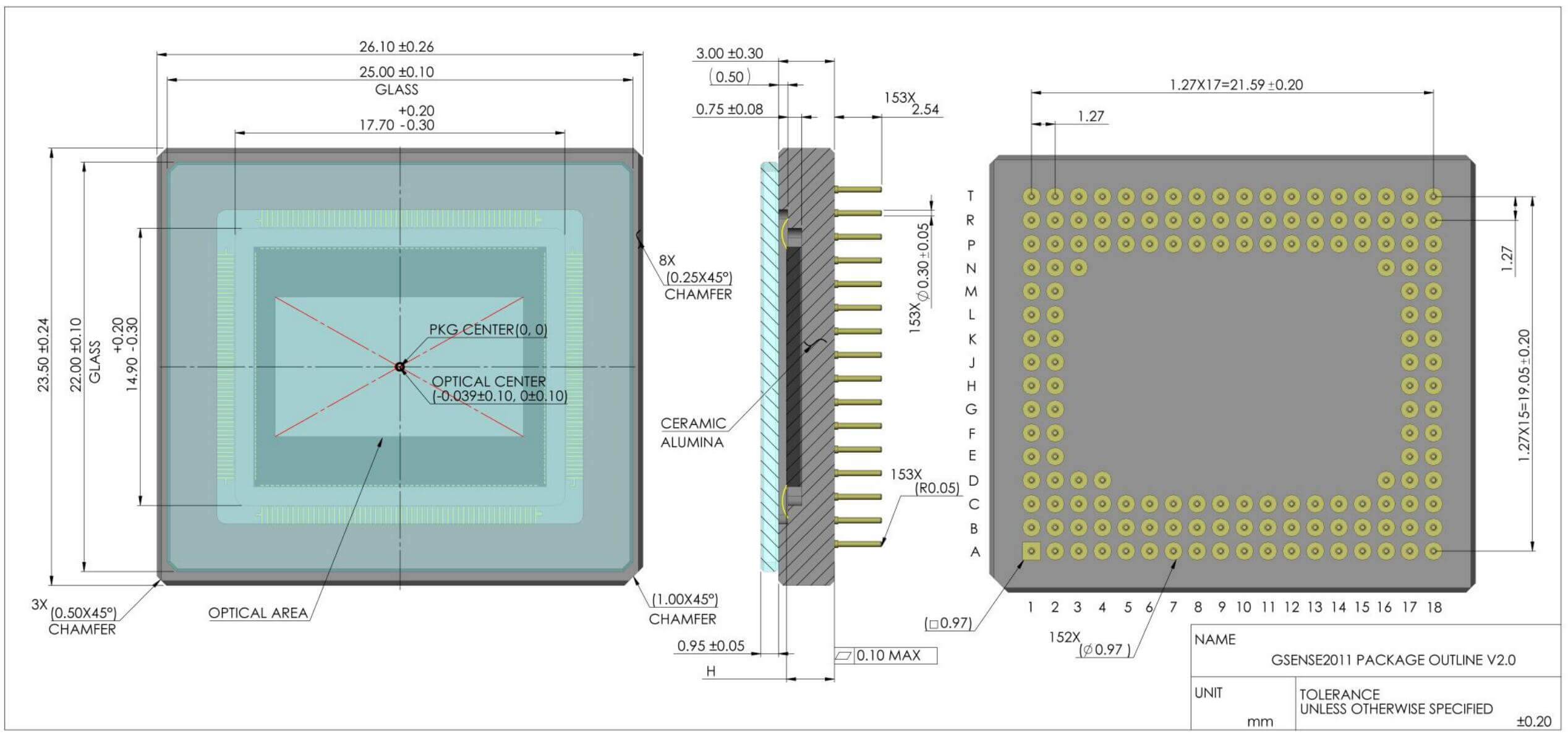

  • 产品尺寸

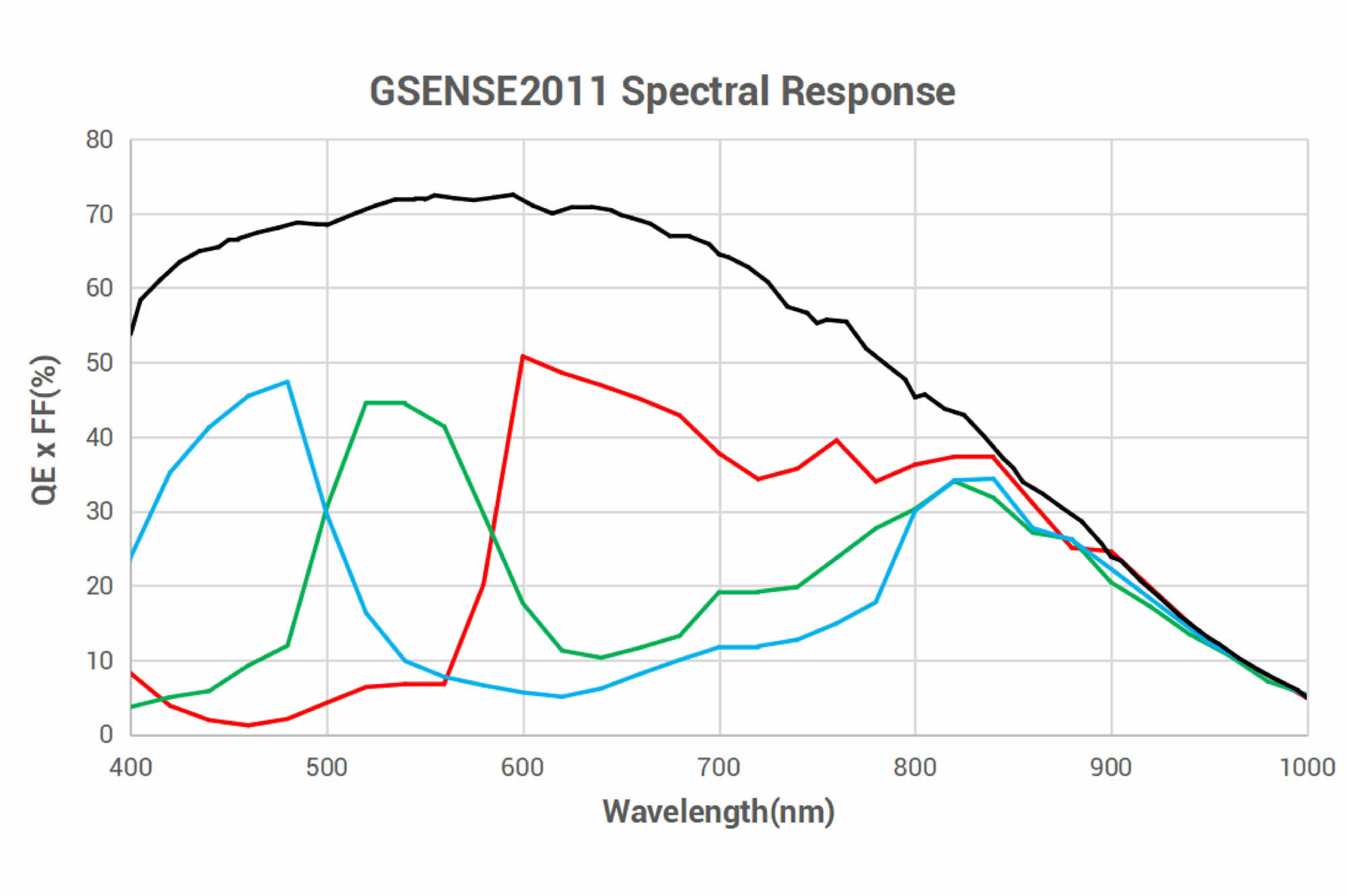

  • QE曲线
GSENSE2011
GSENSE2011
产品指标
  • 有效分辨率

    2048(H) x 1152(V)

    光学尺寸

    1"

  • 像素尺寸

    6.5 μm x 6.5 μm

    感光面积

    13.3 mm x 7.5 mm

  • 快门类型

    卷帘快门&全局快门

    峰值量子效率

    72% @ 595 nm

  • 满阱容量

    45 ke⁻

    输入时钟频率

    50 MHz

  • 读出噪声

    2.1 e⁻

    暗电流

    13 e⁻/pixel/s @ 30℃

  • 动态范围

    86.6 dB

    最高帧率

    653 fps @ GS DDS 81 fps @ RS HDR

  • 输出接口

    8对LVDS @ RS HDR 32对LVDS @ GS DDS

    最大数据率

    4.8 Gbps

  • 色彩

    黑白 & 彩色

    功耗

    <811 mW

  • 供电电压

    3.3V (模拟)、1.8V (数字)

    封装形式

    153 pins μPGA (26.1 mm x 23.5 mm)

产品编码
  • GSENSE2011-BVC-NUY-BB1
    彩色,普通微透镜,153 pins micro-PGA封装, 密封D263®T eco玻璃双面有抗反射镀膜,1级品。
  • GSENSE2011-BVM-NUY-BB1
    黑白,普通微透镜,153 pins micro-PGA封装, 密封D263®T eco玻璃双面有抗反射镀膜,1级品。
  • EVA-2020F-XC10
    评估板 操作模式:HDR、镜头卡口:C-mount、输出接口:USB3.0接口
  • GSENSE2011-BVC-NUY-BB2
    彩色,普通微透镜,153 pins micro-PGA封装, 密封D263®T eco玻璃双面有抗反射镀膜,2级品。
  • GSENSE2011-BVM-NUY-BB2
    黑白,普通微透镜,153 pins micro-PGA封装, 密封D263®T eco玻璃双面有抗反射镀膜,2级品。
  • EVA-2020F-RC12
    评估板 操作模式:DDS 、镜头卡口:C-mount、输出接口:USB3.0接口
资料下载
产品彩页
Datasheet
Appnote
PCN
  • GP-PCN-QA-GSENSE2020&2011 Voltage&SPI Change for Global Shutter DDS Mode_20220511
Rohs & Reach
