GSENSE2020
4MP科学级CMOS图像传感器
GSENSE2020是一款400万像素分辨率、1.2"光学尺寸的科学级CMOS图像传感器,可搭配全局快门或卷帘快门使用。该芯片采用6.5 μm像素尺寸六晶体管(6T)设计,在卷帘快门HDR模式下具有2.1 e⁻的极低读出噪声。通过优化微透镜阵列,GSENSE2020在595 nm处具有72%的量子效率。GSENSE2020支持双增益HDR模式,动态范围高达86.6 dB。
  • 产品特性

    像素尺寸:6.5 μm

    最高帧率:370 fps @ GS DDS

    暗电流:13 e⁻/pixel/s @ 30℃

    动态范围:86.6 dB @ HDR

    读出噪声:2.1 e⁻

  • 产品尺寸

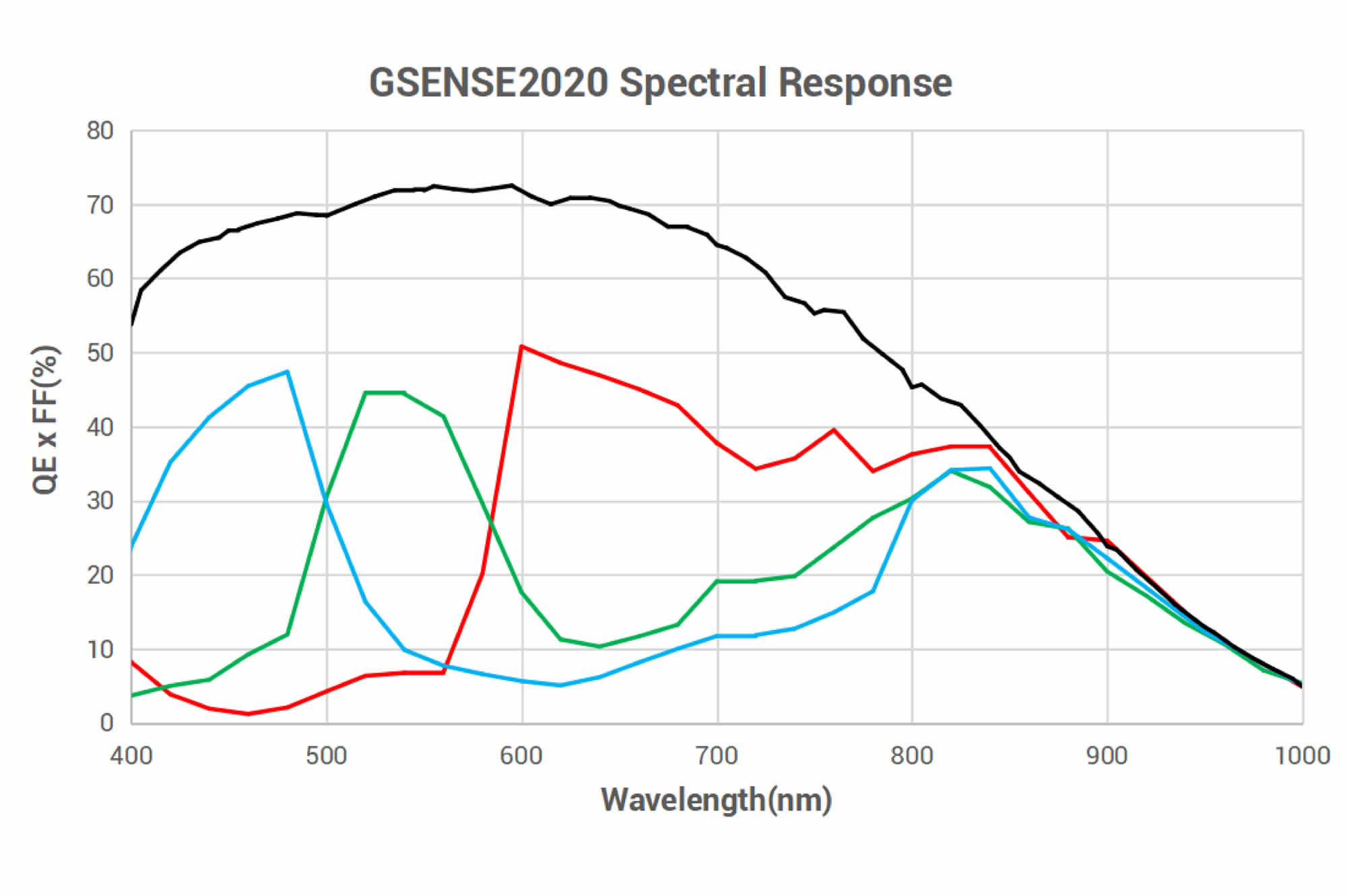

  • QE曲线
GSENSE2020
GSENSE2020
产品指标
  • 有效分辨率

    2048(H) x 2048(V)

    光学尺寸

    1.2"

  • 像素尺寸

    6.5 μm x 6.5 μm

    感光面积

    13.3 mm x 13.3 mm

  • 快门类型

    全局快门&卷帘快门

    峰值量子效率

    72% @ 595 nm

  • 满阱容量

    45 ke⁻

    输入时钟频率

    50 MHz

  • 读出噪声

    2.1 e⁻

    暗电流

    13 e⁻/pixel/sec @ 30 °C

  • 动态范围

    86.6 dB

    最高帧率

    45 fps @ RS HDR 370 fps @ GS DDS

  • 输出接口

    8对LVDS @ RS 32对LVDS @ GS

    最大数据率

    4.8 Gbps

  • 色彩

    黑白&彩色

    功耗

    811 mW

  • 供电电压

    3.3 V(模拟)、2.0 V(数字)

    封装形式

    153 pins μPGA (26.1 mm x 29.5 mm)

产品编码
  • GSENSE2020-BVC-NUY-BB1
    彩色,153 pins Micro-PGA封装,双面抗反射镀膜的D263®T eco玻璃盖板,1级品。
  • GSENSE2020-BVM-NUY-BB1
    黑白,153 pins Micro-PGA封装,双面抗反射镀膜的D263®T eco玻璃盖板,1级品。
  • GSENSE2020-BVC-NUY-BB2
    彩色,153 pins Micro-PGA封装,双面抗反射镀膜的D263®T eco玻璃盖板,2级品。
  • GSENSE2020-BVM-NUY-BB2
    黑白,153 pins Micro-PGA封装,双面抗反射镀膜的D263®T eco玻璃盖板,2级品。
资料下载
产品彩页
Datasheet
PCN
  • GP-PCN-QA-GSENSE2020&2011 Voltage&SPI Change for Global Shutter DDS Mode_20220511
Rohs & Reach
